Фото инструкция: Установка защиты двигателя на Toyota Grand Highlander

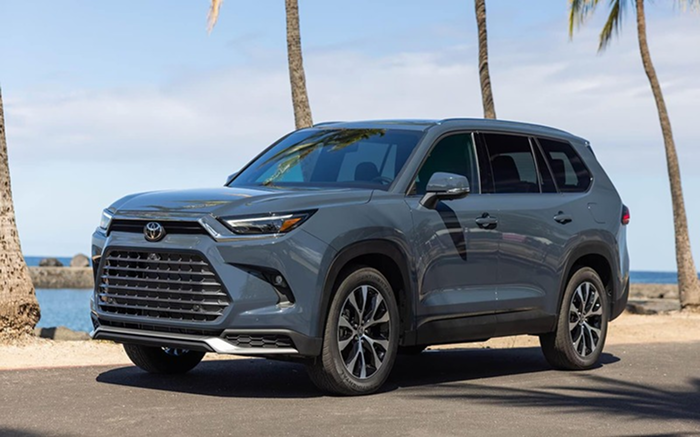

Toyota Grand Highlander — это мощный автомобиль. Имеет внушительные размеры и высокий клиренс около 200 мм. Однако при этом все же преимущественно городской кроссовер. У Grand Highlander очень слабая защита двигателя. Она сделана из ворса. По большей части она установлена автопроизводителем в качестве дополнительной шумоизоляции, а также, чтобы немного прикрыть моторный отсек от грязи.

Если вы выезжаете на машине загород для отдыха, паркуетесь у бордюров либо часто ездите по разбитым дорогам, — установка защиты двигателя Toyota Grand Highlander является одной из самых необходимых доработок, которые стоит выполнить уже в первые месяцы владения автомобилем.

При езде по просёлочным дорогам, грунтовке или зимой, когда на дороге встречаются комья льда, возрастает риск повредить картер двигателя или элементы подвески. Один неудачный удар может привести к дорогостоящему ремонту или потере масла. Чтобы создать надёжный барьер от внешних воздействий и продлить срок службы двигателя, трансмиссии, проводки нужна металлическая защита картера Toyota.

Выполнить монтаж дополнительного аксессуара вы можете на СТО либо самостоятельно. В этой инструкции мы наглядно покажем, как поставить защиту двигателя своими руками, какие инструменты понадобятся и на что обратить внимание при установке. Также вы узнаете, почему стоит выбрать усиленный комплект от компании Bronex.

Что будет нужно для работы?

Прежде чем выполнить монтаж защиты двигателя, следует приобрести либо взять все для этого необходимое. Установка не требует специализированного оборудования, однако аккуратность и правильный подход существенно облегчат процесс, сделает его удобным и безопасным.

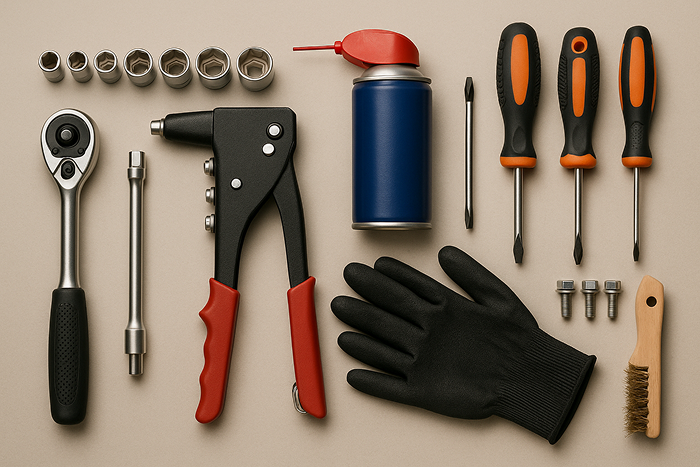

Инструменты:

комплект торцевых головок на 10–17 мм;
трещотка с удлинителем;
заклепочный пистолет;
плоская и крестовая отвёртки;
защитные перчатки;
проникающая смазка (например, WD-40) для очистки резьбы и консистентная (литол) для защиты болтов от коррозии;
щётка по металлу для очистки мест крепления.

Комплект защиты и крепления включает:

Стальной лист 2,2 под двигатель — основной элемент, закрывающий картер, КПП и переднюю часть подрамника. Такой металл это хорошая защита от ударов и грязи, который не перегружает подвеску, но будет устойчивым к механическим нагрузкам.
Болты с шайбами, закладные и заклепочные гайки.
Инструкция по установке.

Чтобы начать работу вам предстоит разместить авто над смотровой ямой либо поднять его на подъемнике. Это самый простой способ, как поставить защиту двигателя своими руками. Но если нет гаража с такими условиями, с задачей вполне можно справится на ровной площадке имея надёжный домкрат с упорами под колёса.

Подготовка автомобиля

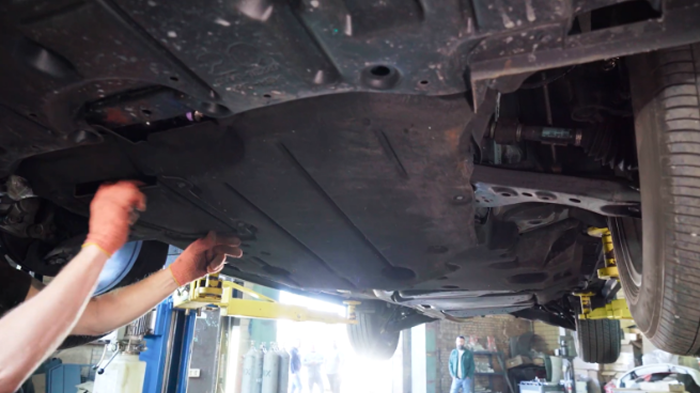

Этап подготовки повлияет на качество установки, долговечность креплений и на безопасность выполнения процесса. Расположите машину устойчиво на ровной поверхности и зафиксируйте ее положение. Если на вашей комплектации имеется штатная защита картера Toyota, демонтируйте ее.

Тщательно очистите места креплений — участки на подрамнике и балке, куда будет устанавливаться новая металлическая защита. Используйте металлическую щётку и обезжиривающее средство. При наличии ржавчины или налёта нанесите проникающую смазку.

Чтобы продлить срок службы конструкции, рекомендуется обработать места контакта антикоррозийным составом. Особенно это важно для болтов и краёв листа, которые подвергаются воздействию влаги и соли.

Техника безопасности

Toyota Grand Highlander — крупный кроссовер с внушительными размерами и весом, поэтому при монтаже важно обеспечить надёжную фиксацию автомобиля.

Если используется домкрат, обязательно подставьте прочные страховочные упоры под кузов — это защитит от возможного падения автомобиля. Никогда не работайте под машиной, опирающейся только на домкрат. Если установка производится на подъёмнике или в смотровой яме, убедитесь, что автомобиль недвижим, а освещения для контроля каждой точки крепления будет достаточно.

Работайте в защитных перчатках — металлические кромки защиты и болтов могут быть острыми, а смазочные материалы раздражают кожу. При затяжке болтов используйте инструмент с удлинителем, но не прикладывайте чрезмерное усилие — это может сорвать резьбу или повредить крепления в подрамнике.

Пошаговая инструкция по установке защиты двигателя на Toyota Grand Highlander

Монтаж защиты двигателя и КПП на Toyota Grand Highlander проходит буквально в два этапа. Первым делом следует подготовить штатные места креплений — установить закладные гайки. Затем можно устанавливать и прикручивать металлическую пластину. Разберем весь процесс пошагово.

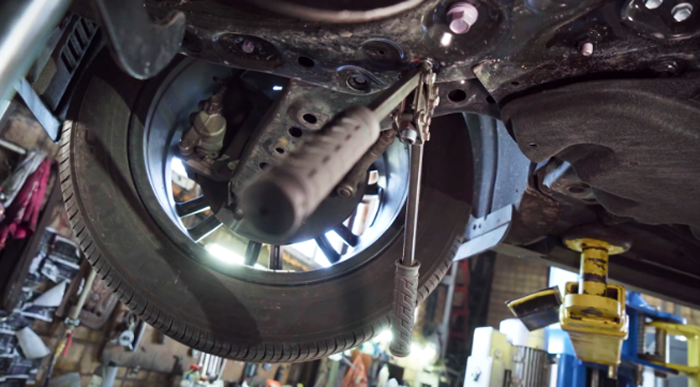

Шаг 1. Подготовка крепёжных точек
В комплекте защиты обычно предусмотрены кронштейны, закладные либо заклепочные гайки. В данном случае в отверстиях подрамника понадобится установить гайки. Для работы используйте заклепочный пистолет.

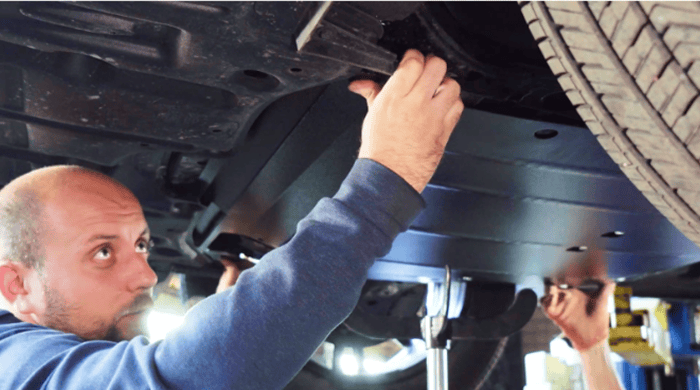

Шаг 2. Установка защиты картера

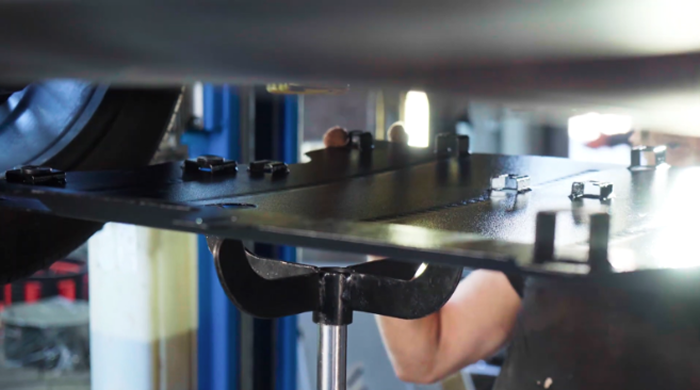

Совместите металлический лист защиты с отверстиями. Удобнее выполнять этот этап вдвоём — один придерживает лист, другой фиксирует болты. Либо же пользуйтесь специальной стойкой.
Заведите переднюю часть плиты под пластиковые элементы. Наживите все болты вручную. Не затягивайте их до конца, так вы сможете точно выставить положение. Проверьте, чтобы защита не упиралась в элементы подвески и не мешала охлаждению.

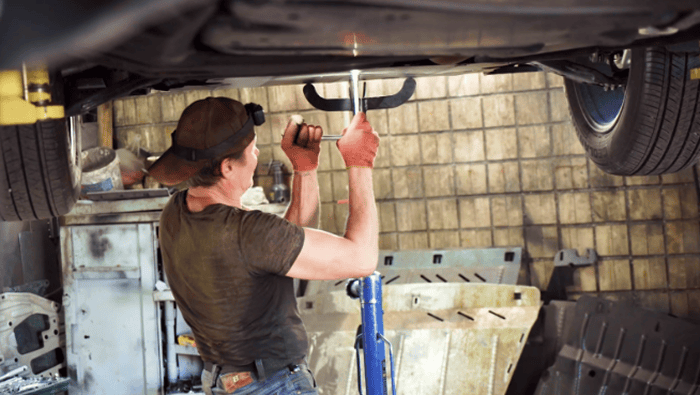

Шаг 3. Затяжка креплений элемента
Используя трещетку с удлинителем и соответствующий размер головки, затяните болты крест-накрест, чтобы распределить усилие равномерно.

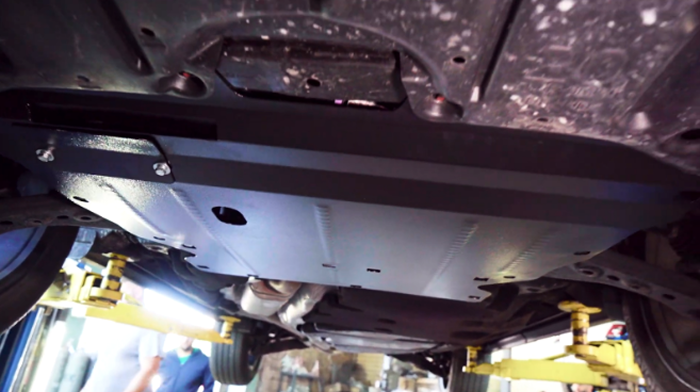

Шаг 4. Проверка установки
После монтажа осмотрите конструкцию. Убедитесь, что защита не соприкасается с поддоном, деталями подвески, выхлопной системой и другими подвижными узлами. Проверьте плотность прилегания листов и надёжность соединений между ними.

Хотите более внимательно все рассмотреть — посмотрите видео с профессиональной установкой защиты для картера Toyota Grand Highlander на нашем YouTube-канале. А на сайте bronex.ua вы можете выбрать подходящий вариант под свою модификацию — бензиновую, гибридную или полноприводную версию...
