Установка защиты двигателя на Chevrolet Silverado

Chevrolet Silverado 1500 четвёртого поколения — это мощный рамный пикап, созданный для серьёзных нагрузок, буксировки и бездорожья. Однако даже при внушительном клиренсе и массивной конструкции днище автомобиля частично остаётся уязвимым. Удары камнем, бревно в лесной чаще, движение по грязи способны повредить важные агрегаты, такие как картер, коробка передач и задний дифференциал.

На Silverado присутствует штатная защита картера Chevrolet — это толстый пластиковый кожух под двигателем, который неплохо справляется с мелким гравием и грязью, но не рассчитан на механические точечные удары. К тому же остальные узлы, включая коробку и редуктор, остаются полностью открытыми. Поэтому установка защиты двигателя Chevrolet Silverado 1500 из стали толщиной 2,2 мм — практичное решение для тех, кто выезжает за пределы асфальта или просто хочет повысить долговечность автомобиля.

Надёжная металлическая пластина, дополнительные панели под трансмиссию и дифференциал создают сплошной щит, который защитит всю нижнюю часть автомобиля, по каким бы дорогам он не передвигался. Если вы владелец такого пикапа и хотите повысить его надежность, то следует знать, как поставить защиту двигателя своими руками. Мы подготовили инструкцию с фото нашей работы и хотим поделиться, каким образом помогли сделать Silverado 1500 неуязвимым.

Что понадобится для работы

Монтаж защитных элементов на Chevrolet Silverado 1500 вполне можно выполнить своими руками — конструкция автомобиля позволяет установить все без сверления кузова. Однако для удобства желательно иметь доступ к смотровой яме, эстакаде или подъёмнику, ведь защита крепится к раме пикапа.

Условия установки:

• ровную площадку или гараж со смотровой ямой;
• достаточное освещение рабочей зоны;
• помощника (листы защиты тяжёлые — удерживать в одиночку неудобно).

Инструменты:

• набор торцевых головок (на 10 – 19 мм);
• трещотка с удлинителем;
• надежные противооткатные упоры;
• инструмент для монтажа закладных гаек.

Материалы и комплект защиты:

• крепежный набор (болты, шайбы и резьбовые втулки);
• комплект металлических пластин (2,2 мм, сталь с порошковым покрытием);
• защитные перчатки;
• антикоррозийная смазка;
• инструкция с указанием точек крепления.

Если из всего необходимого у вас имеется инструмент и штатная защита картера Chevrolet, то с остальными комплектующими мы можем помочь. В каталоге сайта компании Bronex есть, как готовое решение для Silverado, так и возможность заказать требуемый элемент защиты. Мы можем изготовить передний лист под двигатель, центральный, прикрывающий коробку и задний для дифференциала. Свой набор укомплектуем всем необходимым крепежом и инструкцией по монтажу.

Подготовка автомобиля

Чтобы надежно установить защиту на днище Chevrolet Silverado важно тщательно подготовить автомобиль. Во-первых, обеспечить доступ снизу и надежно зафиксировать. Во-вторых, очистить место крепления от грязи и ржавчины. В этом помогут: щётка по металлу и проникающая смазка.

Техника безопасности

Работа под автомобилем всегда требует осторожности, а тем более, когда речь идет о тяжелой рамной машине и увесистых листах металл. Неосторожность может привести к травме.

• Обязательно подстрахуйте автомобиль противооткатными упорами и подставками под раму.
• Убедитесь, что двигатель и элементы выхлопной системы остыли.
• Используйте только исправный инструмент.
• Надевайте защитные перчатки, они помогут избежать порезов, ударов и загрязнения.

Также учтите, что все крепежные элементы следует затягивать с умеренным усилием. Перетяжка может привести к деформации рамных элементов или повреждению резьбы.

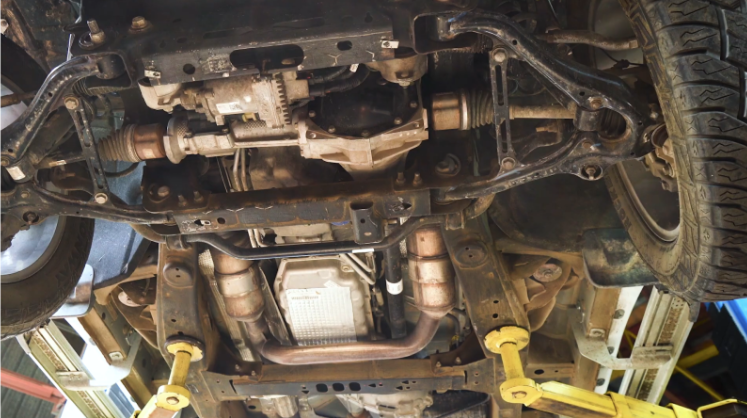

Монтаж защиты двигателя, КПП и редуктора на Silverado: пошаговая инструкция

В зависимости от необходимого уровня защиты, предстоит выполнить несколько действий для достижения своей цели. Если вас устраивает защита картера Chevrolet сделанная из толстого крепкого пластика, вам хочется лишь прикрыть коробку, топливный фильтр, приводные валы и дифференциал, то понадобится три листа металла.

Будете менять щит под мотором, приобретайте соответствующую пластину. Каждый из листов прикручивается к раме в штатные отверстия (для некоторых точек крепления понадобятся закладные гайки). Выполняйте такие шаги:

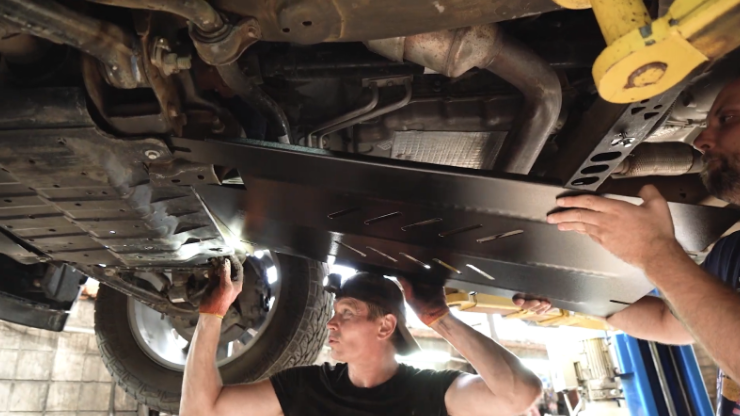

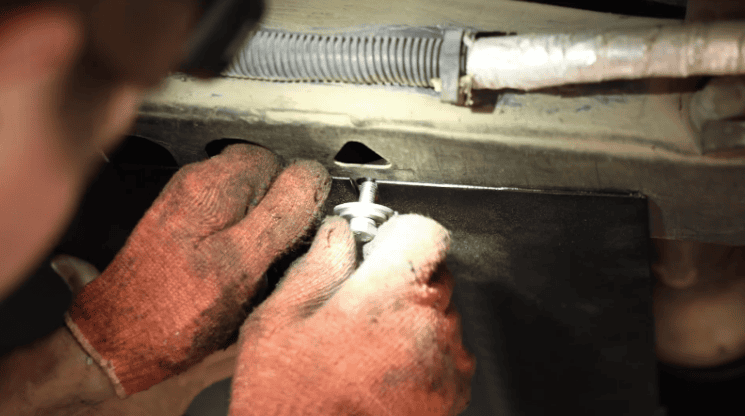

Шаг 1. Монтаж защиты коробки передач.

Щит, который будет прикрывать КПП, фиксируется в 4-х точках. Спереди лист устанавливается под защитную пластину картера двигателя. Приоткрутите два болта, чтобы задняя часть защиты картера Silverado отошла. И с помощником запустите пластину.

Задняя часть крепится к поперечной части рамы пикапа, что обеспечивает дополнительную жёсткость. Для крепления используйте закладные гайки. Наживите болты вручную, но при этом подожмите лист, чтобы проверить, что защита не соприкасалась с выхлопной трубой — между ними должен быть зазор. Полностью не перекручивайте, следующая пластинка будет запускаться также над установленной.

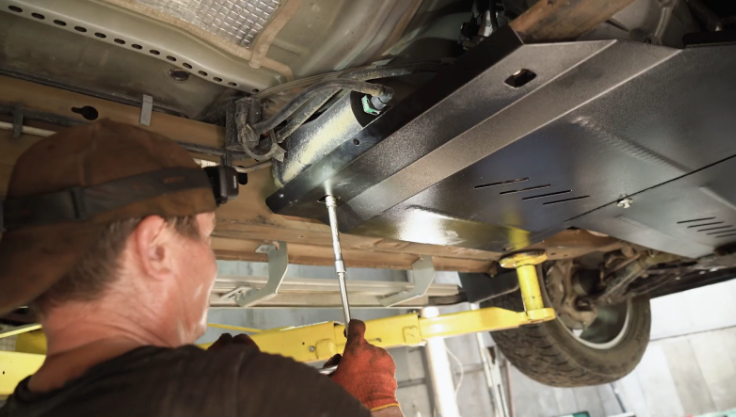

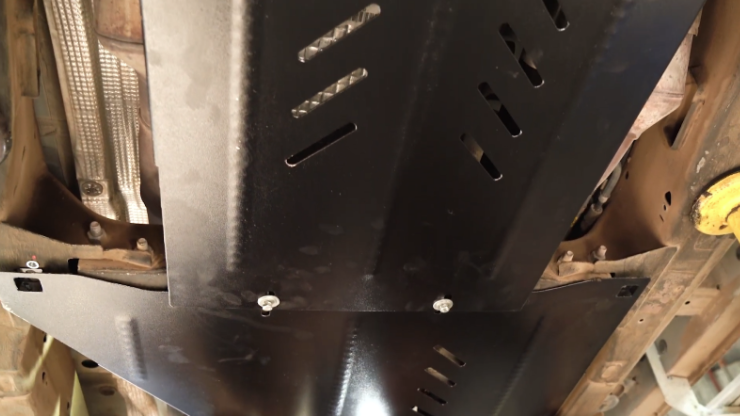

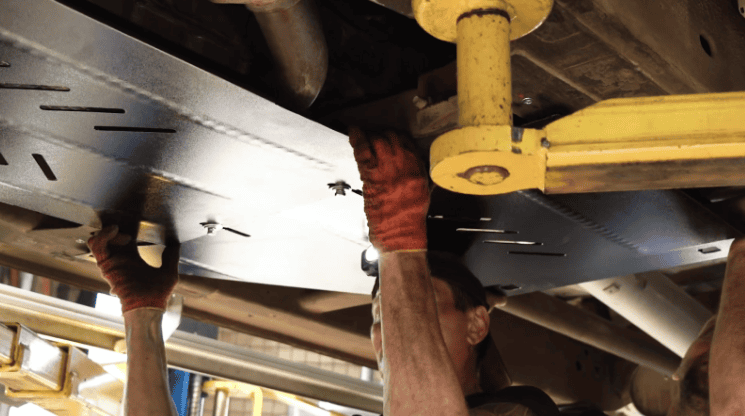

Шаг 2. Установка защиты дифференциала.

Пластина, которая закрывает заднюю часть трансмиссии, крепится болтами к нижней поперечине рамы в 6-ти точках. В две из них, предварительно понадобится заклипсовать в штатные отверстия клепальные гайки.

Остальные болты крепятся за счет закладных. Прежде всего, подведите переднюю часть листа защиты дифференциала под заднюю часть установленного щита КПП.

После примерки и фиксации всех точек можно окончательно затянуть болты двух элементов.

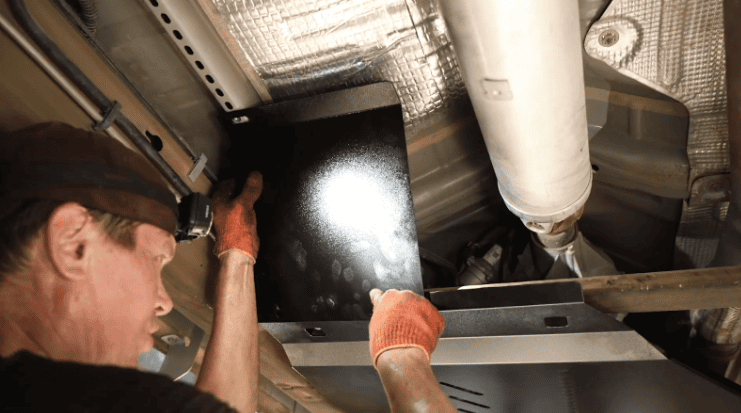

А чтобы защитить топливный фильтр и карданный вал используется еще один, третий, небольшой щиток. Он крепится к задней части листа защиты дифференциала и в отверстие на балке кузова.

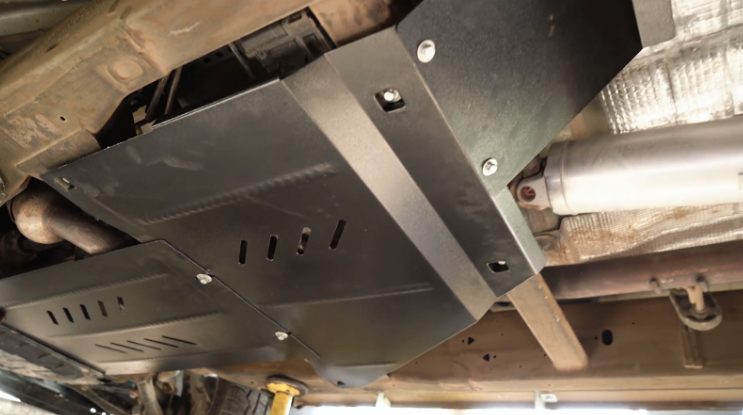

Шаг 3. Контрольная затяжка болтов и проверка защиты.

Протяните все болты, используя трещетку с головкой требуемого диаметра и удлинитель. Проверьте, чтобы ни один из элементов, ни к чему не прикасался. Особое внимание уделите движущимся деталям: продольной тяге, рычагам, дифференциалу и выхлопной трубе. Теперь нижняя часть автомобиля полностью защищена от ударов, камней и грязи. После 100–200 км пробега рекомендуется повторно подтянуть все крепежные болты.

Вы можете увидеть весь процесс наглядно в видео по установке защиты двигателя Chevrolet Silverado на YouTube-канале Bronex. Смотрите, как поставить защиту двигателя своими руками, чтобы избежать ошибок при монтаже.

Как выглядит установленная защита и что она даёт

После монтажа защита образует цельный металлический щит, закрывающий не только поддон двигателя, но и элементы подвески, коробку передач, раздатку и дифференциал. Она полностью прикрывает подрамник, нижние точки подвески, а также тормозные и топливные магистрали.

Защита не выступает ниже уровня рамы, сохраняя клиренс и геометрию пикапа. Даже при езде по бездорожью удары о камни или лёд больше не страшны — всё принимает на себя стальной лист. Но чтобы дополнительные элементы смогли дольше прослужить, за ними необходим небольшой уход.

Рекомендации по уходу и эксплуатации

Надежная металлическая защита продлевает срок службы для Silverado. Только учтите материал деталей — сталь. Это значит, что в результате повреждения защитного покрытия пластина будет поддаваться коррозии. Избежать такой неприятности и увеличить срок эксплуатации защитным пластинам, помогут такие советы:

• После каждой зимы или поездок по бездорожью очищайте защиту от грязи и соли.
• Проверяйте надежность креплений при обслуживании авто.
• Обновляйте полимерное покрытие в случае возникновения следов контакта детали с твердыми предметами.
• Если точки крепления сильно пострадали — меняйте элемент.

Для надежности пластины щита поверхность можно обработать антикоррозийным составом. Следите за состоянием защиты двигателя и вовремя обновляйте её — тогда ваш Chevrolet Silverado прослужит долгие годы.
