Компактный городской хэтчбек Suzuki Swift имеет небольшой клиренс, поэтому любое попадание колеса в яму или попытка парковки, требующая переезда через бордюр, может закончиться повреждением картера. Двигатель этого автомобиля расположен низко, а подрамник имеет широкие открытые участки. Масляный фильтр, выпускной коллектор, нижняя часть картера — всё это уязвимо для механических контактов, ударов камнями.
Установка защиты двигателя Suzuki Swift поможет решить сразу несколько задач: предотвращает пробой картера, защищает КПП и навесное оборудование от ударов, а также значительно снижает загрязнение моторного отсека. Металлической пластины толщиной 2,2мм с ребрами жесткости будет достаточно, чтобы создать прочный щит на днище под мотором и противостоять механическим нагрузкам.
Произвести монтаж защиты двигателя можно на СТО либо самостоятельно в домашних условиях — процедура не сложная. Все что вам нужно это получить доступ к днищу автомобиля и, прикрутить пластину, используя набор креплений, идущий в комплекте с защитной пластиной. Узнать, что вам понадобится, как правильно подготовить авто и как поставить защиту двигателя своими руками вы сможете с нашей фото инструкцией.
Что понадобится для работы
Монтаж защиты двигателя на Suzuki Swift несложен, но требует аккуратности, так как вам предстоит работать с подрамником, балками и бампером. Поэтому следует подготовить как место для установки, так и необходимый инструмент.
Условия и подготовка рабочего пространства
Наиболее идеально для работы подойдет гараж с ямой или подъемником. Но если у вас нет таких условий, допускается установка на ровной площадке с использованием домкрата и страховочных козелков. Главное правило — придерживайтесь техники безопасности.

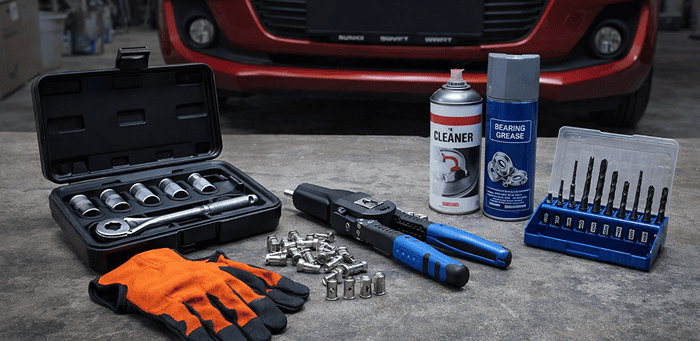

Инструменты и материалы, которые будут нужны
Учтите, одними гаечными ключами не обойтись. Чтобы надежно закрепить металлический лист под моторным отсеком придется подготовить несколько отверстий под болты. А также обеспечить точки крепления. Полный перечень необходимых материалов и инструментов:
- набор головок (на 10, 12, 14, 17 мм) и трещотка с удлинителем;
- клепальные гайки и инструмент для их запрессовки;
- набор сверл (потребуется раззенковать отверстие в пластике);
- баллончик очистителя и консистентная смазка (для обработки болтов, чтобы избежать коррозии крепления);
- защитные перчатки.
Заметно облегчает установку кронштейнов и поиск точек крепления — хорошее освещение снизу автомобиля. Позаботьтесь, чтобы у вас была переносная лампа либо мощный налобный фонарь.
Вся работа будет бессмысленной, если у вас нет хорошего комплекта защиты для двигателя. Защита картера Suzuki на сайте компании Bronex есть в двух вариантах, Стандартный либо Премиум. Можете заказать любую, в каждой имеется:
- стальной лист толщиной 2,2 мм с порошковым антикоррозийным покрытием;
- два боковых кронштейна, подготовленных под штатные отверстия балок;
- комплект болтов и шайб, а также закладные гайки;
- инструкция по установке.
Само изделие имеет сертификат качества и годовую гарантию.

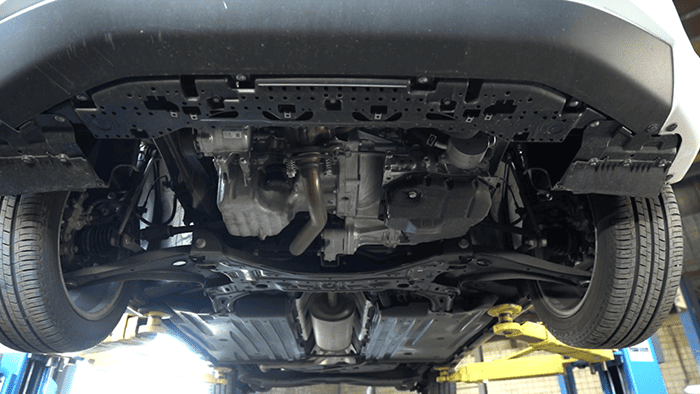

Подготовка автомобиля
Перед тем как поставить защиту двигателя своими руками, важно правильно подготовить автомобиль. Этот этап напрямую влияет на надёжность будущей установки и отсутствие посторонних шумов во время езды.
Обеспечьте доступ к участку авто, с которым предстоит работать. Можете расположить авто над смотровой ямой/эстакадой, поднять на подъемнике либо поднимите переднюю часть авто используя домкрат. При работе с домкратом установите страховочные подпорки, чтобы кузов был надёжно зафиксирован. Без устойчивой фиксации работать с креплениями и крепёжными болтами будет неудобно и небезопасно. Очистите места креплений от грязи и ржавчины. На этом этапе вам понадобится очиститель в виде аэрозоля или щетка по металлу.
Техника безопасности
Многие водители хотят сделать всё «быстро», но именно спешка чаще всего приводит к травмам, повреждению креплений или перекосу установленной защиты на Suzuki Swift. Поэтому соблюдайте несколько важных правил:
1. Надёжная фиксация автомобиля.
2. Защита рук и глаз от травматизма и грязи.
3. Осторожность при работе с инструментом.
Пошаговая инструкция по установке защиты двигателя Suzuki Swift
Пластина должна лечь ровно, без перекосов, а крепления — быть надёжными. В нашем случае монтаж защиты двигателя будет включать установку двух боковых кронштейнов на балки. В результате чего защитная пластина фиксируется сразу в трёх зонах — к подрамнику, к установленным кронштейнам и к переднему краю под бампером.
Такой подход позволяет создать жёсткую ровную плоскость, способную выдерживать удары снизу и улучшать аэродинамику. Все элементы спроектированы под штатные точки крепления Swift, поэтому сверлить кузов не придётся — важно лишь правильно собрать конструкцию. Рассмотрим весь процесс установки пошагово.

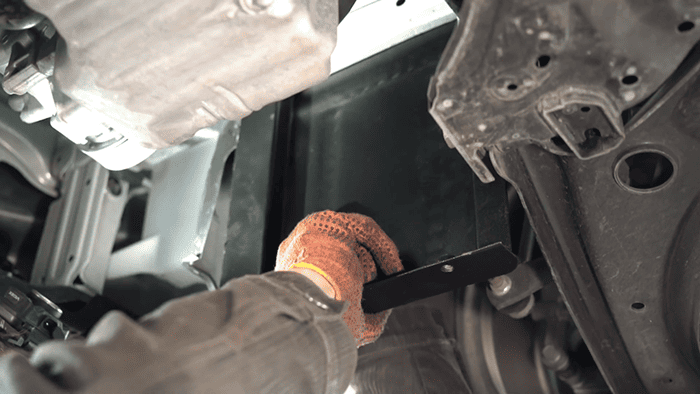

Шаг 1. Установка боковых кронштейнов

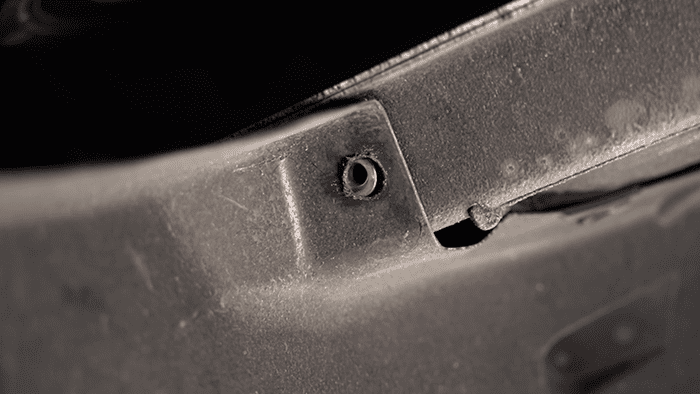

На балках по бокам двигателя будут крепиться кронштейны. Но чтобы их закрепить потребуется подготовить по одной точке, в которой можно вкрутить болт (другая доработки не требует). В кузове есть штатные отверстия, ваша задача установить клепальные гайки. Используйте для этого специальный инструмент, а также рассверлите отверстие в пластиковом подкрылке (изначально он крепится на клипсе).
Когда отверстия готовы, прикрепите оба кронштейна. Они прикручиваются к кузову двумя болтами.

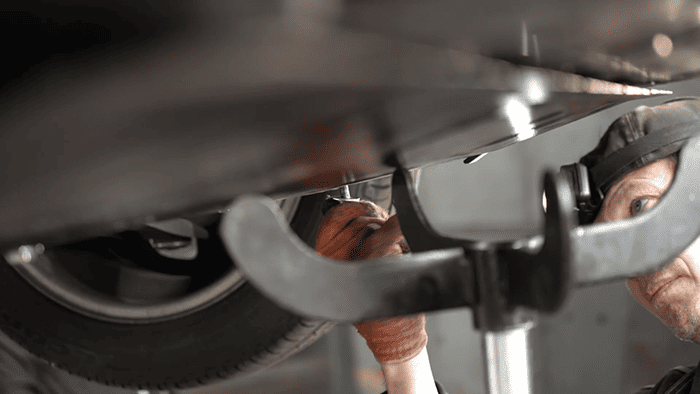

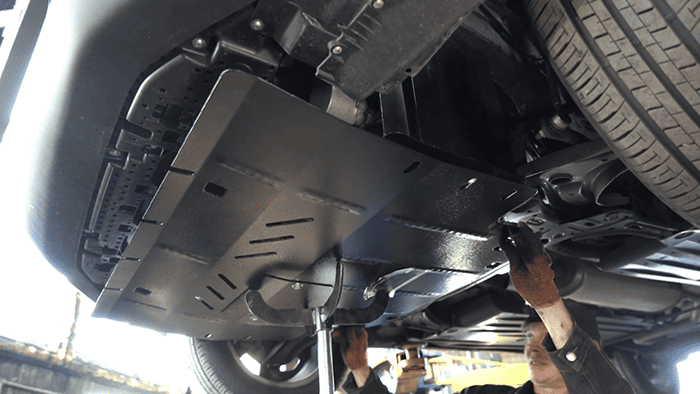

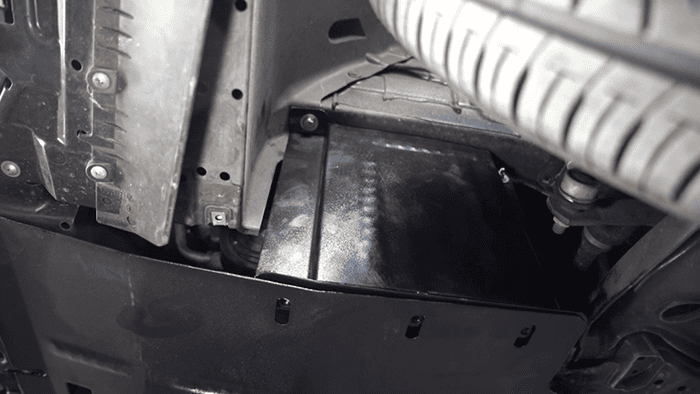

Шаг 2. Монтаж пластины под моторным отсеком
Подведите лист и совместите его со всеми монтажными отверстиями.
Убедитесь, что пластина четко совпадает по всем отверстиям.
Зафиксируйте металлический лист болтами сначала вручную. Перед вкручиванием болтов, рекомендуем каждый из них обработать литолом, во избежание преждевременной коррозии и упрощения демонтажа при необходимости.

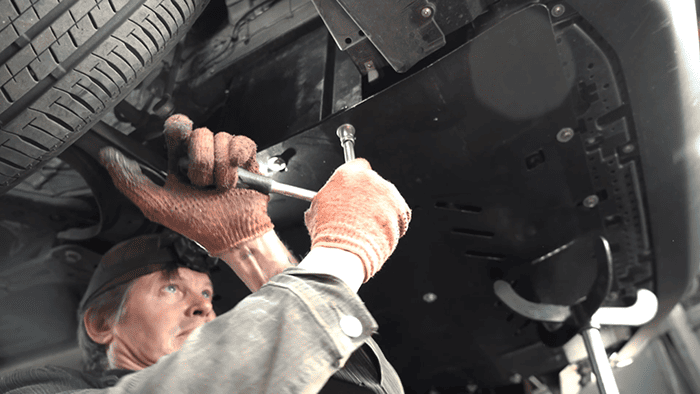

Шаг 3. Финальная затяжка крепежа
Используйте рекомендуемый момент затяжки (обычно 25–35 Н·м для такого типа крепежа). Не перетягивайте — это может привести к повреждению резьбы.

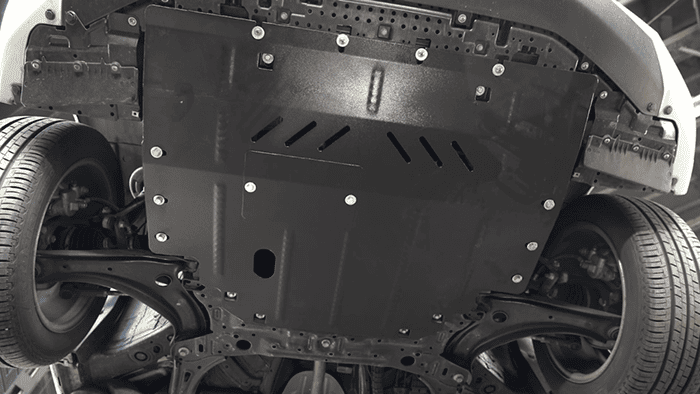

Шаг 4. Проверка качества установки
Когда защита картера Suzuki надежно закреплена, убедитесь, что она не упирается в элементы подвески, рулевого управления, а также имеется пространство между картером, выхлопом и пластиной. Постучите кулаком — она не должна вибрировать.
На нашем Ютуб-канал вы можете посмотреть видео по установке защиты на Swift мастером в СТО. Это поможет лучше рассмотреть весь процесс и принять решение — выполнять работу самому или поручить специалисту.
Как должна выглядеть установленная защита и что она даст автомобилю
Правильно установленная металлическая пластина будет образовывать единую ровную плоскость от бампера до подрамника. Она позволит полностью прикрыть масляный поддон, фильтр, нижнюю часть КПП и уязвимое навесное оборудование. Ее наличие дает:
- защиту картеру ДВС от ударов камнями, льдом или бордюром;
- уменьшение попадания воды и грязи в моторный отсек;
- защиту КПП от механических повреждений;
- дополнительную жёсткость нижней части конструкции.
В итоге автомобиль становится гораздо выносливее и спокойнее переносит городские и загородные дороги.
Советы по эксплуатации защиты и уходу за ней
Чтобы защита долго прослужила, следует:
- регулярно проверять затяжку болтов (металл имеет свойство «усаживаться», а резьбовые соединения могут отпускаться в результате вибрации);
- осматривать пластину при каждом ТО — ищите следы ударов, вмятины или потертости (при необходимости обновите антикоррозийный слой);
- обращать внимание на сильные удары — если пластина деформировалась, лучше заменить её, чем рисковать мотором.
Когда будете следить за состоянием защиты двигателя и вовремя обновлять её, то и сам автомобиль дольше прослужит.
